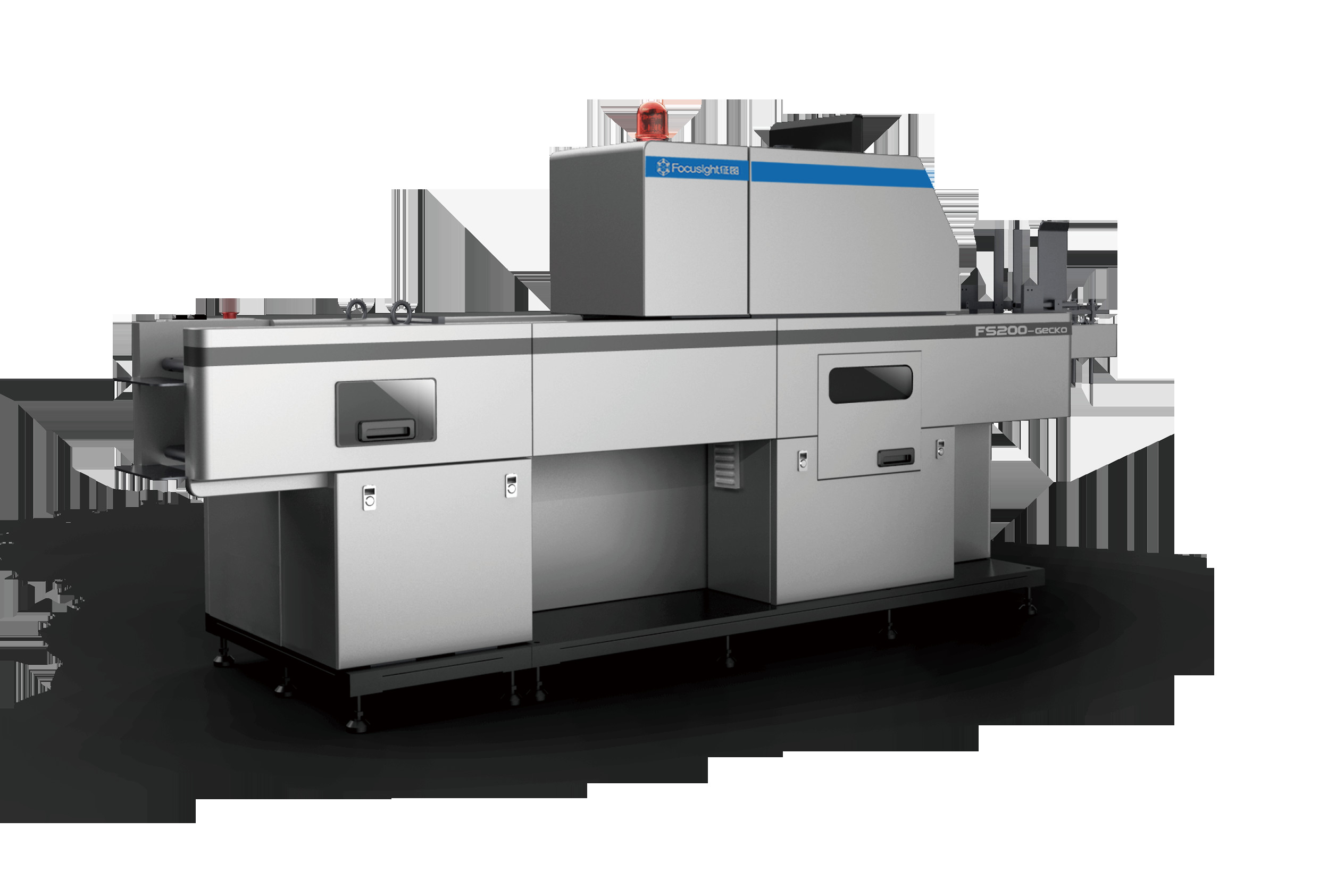

Двойная бортовая напечатанная система контроля бирки с полно платформой всасывания
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | FOCUSIGHT |
| Сертификация: | ISO9001/CE |
| Номер модели: | FS-GECKO-200 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Переклейка |
| Время доставки: | 60 дней |
| Поставка способности: | 20 машин/месяц |
|
Подробная информация |
|||
| Максимальный размер: | × 300mm 200mm | Минимальный размер: | × 70mm 40mm |
|---|---|---|---|
| Скорость: | 150m/min | Сила: | 10KW |
| Вес бумаги: | 150 | 350 GSM | Размер машины механический: | × 1500mm × 1000mm 3650mm (l) (w) (h) |
| Вес машины: | 2Tons | ||
| Выделить: | Полно напечатанная всасыванием система контроля бирки,RGB напечатал систему контроля бирки,система контроля бирки ярлыка 4096 пикселов |
||
Характер продукции
До система контроля бирки размера 200mm двойная бортовая напечатанная качественная, с полно платформой всасывания
Продукт техническое Specification-FS200-GECKO-P2N2
Полная конфигурация машины
| Проект | Инструкции конфигурации | Номер | Описание функции | - Отборный | |
| Конфигурация системы обнаружения | Передняя станция непосредственн-стрельбы | Импортированная высокоскоростная камера развертки пиксела цвета 4096 RGB | 1 | Общие печатая дефекты, плашк-вырезывание, код товара | √ |
| Импортированный оптически отображая объектив | 1 | √ | |||
| Преданный источник света бара. | 1 | √ | |||
| Высокоскоростное рабочее место компьютера обработки изображений (высокоскоростной захват изображения обрабатывая карту)) | 1 | √ | |||
| Переднее двинутое под углом положение | Импортированная высокоскоростная камера сканирования 4096 клеточных линий | 1 |
Светлое смещение масла, пропуская Выпуклое смещение масла, пропуская Выбитое смещение
|
√ | |
| Импортированный оптически отображая объектив | 1 | √ | |||
| Преданный косой источник света. | 1 | √ | |||
| Высокоскоростное рабочее место компьютера обработки изображений (высокоскоростной захват изображения обрабатывая карту)) | 1 | √ | |||
| Обратная станция непосредственн-стрельбы | Импортированная высокоскоростная камера развертки пиксела цвета 4096 RGB | 1 |
Общие печатая дефекты die-cutting смещение Код товара |
√ | |
| Импортированный оптически отображая объектив | 1 | √ | |||
| Преданный источник света бара. | 1 | √ | |||
| Высокоскоростное рабочее место компьютера обработки изображений (высокоскоростной захват изображения обрабатывая карту)) | 1 | √ | |||
| Обратная станция отражения | Импортированная высокоскоростная камера сканирования 4096 клеточных линий | 1 |
l выпуклое смещение масла, пропуская l выбил смещение
|
√ | |
| Импортированный оптически отображая объектив | 1 | √ | |||
| Преданный источник света отражения. | 1 | √ | |||
| Высокоскоростное рабочее место компьютера обработки изображений (высокоскоростной захват изображения обрабатывая карту)) | 1 | √ | |||
| Обнаружение конфигураций программного обеспечения | Модуль осмотра печати предназначил программное обеспечение FSCheck V2.1.1 осмотра зрения | 1 | √ | ||
| Модуль обнаружения смешивания | 1 | Смешанный код | √ | ||
| Статистика обнаружения дефекта сообщает | 1 | Отчеты о документа которые считают типы и числи дефектов | √ | ||
| Обнаружение поддерживая оборудования | Шкаф особенного пыл-удаления закрытый электрический для печати обнаружения | 1 | Приборы обнаружения защиты и частично предохранение от пыли | √ | |
| 22-inch LCD и мышь клавиатуры | 1 | √ | |||
| Ядровый и светлый прибор сигнала тревоги | 1 | √ | |||
| Задний дисплей | 1 | √ | |||
| Механическая конфигурация платформы | Механическая конфигурация структуры платформы передачи | Эмитент карты трением | 1 | √ | |
| Примечание: двухсторонний водный класс photooil или фильма, как царапина-прональные продукты нет в рамках этого согласования спецификации; | |||||
| Электростатический прибор удаления пыли | 1 | √ | |||
| Механизм собрания syield масштаба рыб | 1 | √ | |||
| Объект собрания масштаба рыб satosing | 1 | √ | |||
| Брак Ingesta реплики (примечание 1) | 1 | √ | |||
| Электрическая система ingen-заботы поддержки | 1 | √ | |||
| Сильные электрические детали механических платформ | Немец ШЬЕТ главный мотор | 1 | Сила главного привода хозяина поставки 4KW | √ | |
| Немец ШЬЕТ мотор переноса бумаги | 1 | Сила привода ткани бумаги поставки 1.5KW установленная | √ | ||
| Насос | 2 | 2 блока 4KW | √ | ||
| Мотор Collectthe | 1 | 0.4KW | √ | ||
| Отход-получать моторы | 1 | 0.4KW | √ | ||
Примечание 1: Эта система передачи требует, что потребитель обеспечивает сконцентрированный фабрикой источник газа или внешний компрессор воздуха для удаления утиля оборудования.
2,3 параметры функции прибора
| Проект | Параметры функции |
| Максимальная скорость обнаружения | 150/ |
| Максимальный размер обнаружения | 200mm) x300mm (длина) (длина больше чем 140mm, скорость хозяина нужно быть уменьшенным соотвественно)) |
| Минимальный размер обнаружения | 40mm) x70mm (длина) |
| Приспосабливаться к весу бумаги | 150к350g/m2 |
| Область видимости | 220mm |
| Отображающ точность (mm) |
Фронт отображая точность (станция непосредственн-стрельбы): 0.054mm x 0.075mm (камера 4K) Фронт отображая точность (косая станция): 0.054mm x 0.15mm (4Kcamera) Обратная отображая точность (станция непосредственн-стрельбы): 0.054mm x 0.075mm (камера 4K) Обратная отображая точность (отраженная станция): 0.054mm x 0.15mm (4Kcamera) |
| Общее обнаружение дефекта (когда контраст дефекта больше чем 40 уровней) |
1. минимальная зона обнаружения дефектов как утечка, грязных пунктов: s0,15mm2 2. Минимальная зона обнаружения горячих дефектов ожога: .2mm2 3. Обнаружение смещения надпечатки: .1mm 4. Die-cutting обнаружение отступления: .1mm 5. линия тяги: могут обнаружить уровней горизонтальная или вертикальная линия тяги которая шире чем 0.1mm вертикальное, или 0.2mm широко горизонтальные, больше чем длина 15mmin, и контраста большие чем 40; 6. Местное хроматичное обнаружение Abercheck, E-3ELab |
| Механический размер профиля | стандарт 3.65m x 1mx1.49m (l * w * h) |
| След ноги оборудования | 3.65m x 2mx1.8m (l * w * h) |
| Механический вес | 2 тонны |
| Полная сила машины | 10KW |
Внутренние изображения:
